煤礦主井皮帶機電控系統

項目背景

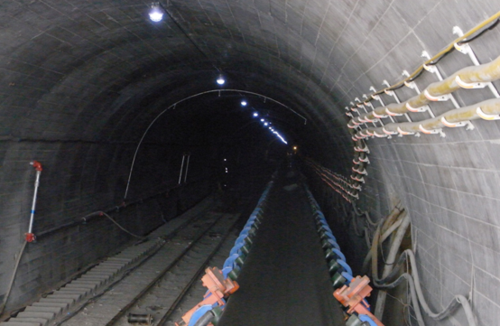

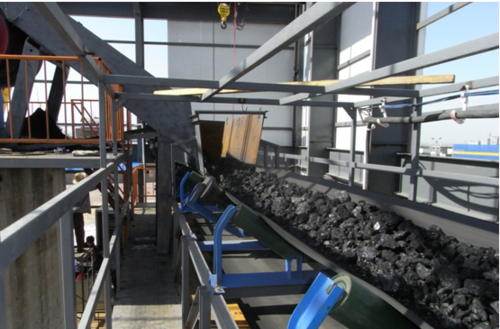

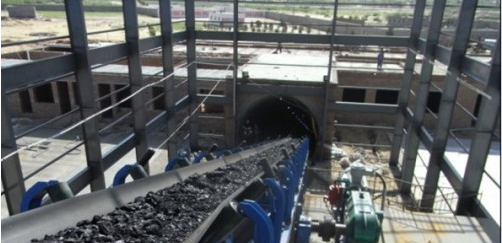

某煤礦屬于榆林市榆陽區直屬煤礦，鑒于之前的煤炭提升效率低下的問題，北京天拓四方科技有限公司工程師對煤礦主提升井進行的升級改造。皮帶機長L=650m (斜長)、坡度16°、巷道寬5m、帶寬 B=1000mm、帶速 v=2.5m/s、雙電機地面驅動距井口約15m 左右、電機功率 2×250KW、電壓660V 。

解決方案
根據工藝的特點，本工程頭尾1套S7-300 PLC,通過Profibus總線與頭部2臺的6SE71變頻柜通訊。2套變頻之間通過simulink同步通訊。中控室上位WINCC通過工業以太網S7-300進行數據讀寫訪問。

項目亮點
連鎖保護可靠性要求高，對設備以及人身安全保護連鎖復雜，皮帶啟動速度及升速曲線要求復雜。
